DWT一Ⅲ型玻璃鋼屋頂風機

本公司在DWT—II型玻璃鋼離心式屋頂風機的基礎上，消化吸收國際技術研制開發的新一代產品，

機號自2．8*一8*，風量自1 000—32000m3／h，全壓80-700Pa，具有效率高、體積小、噪聲低、防腐性能優良屋面保護等特點。
一、主要部件簡介
1、風機座：采用玻璃鋼制作，具有質輕、耐腐蝕等特點，且與建筑物結構設計完美融合。
2、電機座：采用金屬制作外表用樹脂防腐處理，也可用不銹鋼制作，具有拆裝方便，耐腐蝕等特點。
3、葉輪：采用玻璃鋼一次性模壓成型，強度高、使用壽命長。
4、電機：采用戶外立式電機或外轉子低噪聲電機，運轉性能穩定。
5、風機上下段外殼：采用玻璃鋼制作，流線型設計，氣流阻力小，具有質輕、耐腐蝕等特點。
6、防鳥網：采用不銹鋼制作，具有耐腐蝕等特點。
7、風機整流罩采用玻璃鋼制作，具有防水、防潮、質輕、耐腐蝕等特點。

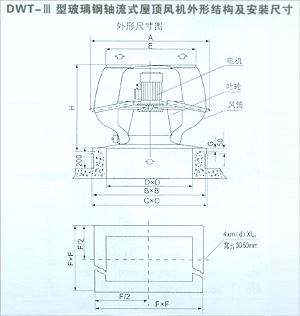

DWT一Ⅲ型玻璃鋼軸流式屋頂風機外形結構及安裝尺寸

機號	A	B	C	H	E	F	D	G	M(d)xL1
2.8	690	605	615	615	500	575	370	60	M8x 200
3.15
3.55
4.0	935	880	890	722	700	850	645	70	M8x 200
4.5
5.0
5.6	1135	1170	1180	935	800	1140	935	70	M10x 250
6.3
7.1	1380	1420	1435	1135	970	1655	1355	80	M12x 250
8

DWT一Ⅲ型離心式軸流式屋頂風機性能參數

機號	轉速	風量	靜壓	裝機容量	重量
No	(r/min)	(m3/h)	(pa)	(kw)	(kg)
2.8	1440	1260	100	0.18	18
		1040	150
	2880	3080	100	0.55	20
		2710	300
		2300	500
3.15	1440	2050	80	0.25	19
		1740	150
		1450	200
	2880	4370	150	1.1	24
		3920	400
		3470	600
3.55	1440	2880	100	0.55	21
		2620	150
		2320	200
	2880	6270	150	2.2	29
		5760	400
		4930	700
4.0	960	2750	80	0.25	32
		2590	100
		2040	150
	1440	4460	100	1.1	35
		4030	200
		3420	300
4.5	960	3940	100	O.55	34
		3460	150
		2760	200
	1440	6280	150	1.1	39
		5470	300
		4680	400
5.0	720	4230	80	0.37	46
		3870	100
		2450	150
	960	6120	100	O.75	46
		5530	150
		4470	200
	1440	9650	150	2.2	52
		8640	300
		7740	400

機號	轉速	風量	靜壓	裝機容量	重量
No	(r/min)	(m3/h)	(pa)	(kw)	(kg)
5.6	720	4860	150	0.37	67
		1800	200
	960	9040	100	0.75	67
		8460	150
		7800	200
	1440	14040	150	3.0	77
		12960	300
		11160	500
6.3	720	909	100	0.75	80
		7920	150
		6210	200
	960	12450	150	1.5	83
		11760	200
		9840	300
	1440	20020	150	5.5	85
		18970	300
		17100	500
7.1	720	13800	100	1.1	96
		12600	150
		11400	200
	960	17640	150	2.2	98
		16170	200
		14700	300
	1440	27000	200	7.5	136
		25400	300
		24000	500
8.0	720	19800	100	2.2	146
		18000	150
		17200	200
	960	26000	150	5.5	152
		25020	200
		24000	300
	1440	40000	200	11	163
		37800	300
		35800	500
