當前位置：首頁 > 產品中心 > GDF系列離心式管道風機| GDF系列離心式管道風機 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GDF系列離心式管道風機，系本公司在吸取國外先進技術的基礎上加以改進制成的新型產品，該產品可直接與風管聯接，性能好、運轉平穩、噪聲低、結構合理緊湊、安裝方便、是九十年代填補國內空白替代進口的新產品。 風機結構：葉輪由多個前向圓弧鋁合金葉片、前盤、后盤組成，均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。 機殼采用鍍鋅鋼板或不銹鋼板，經機械化及模具加工后點焊拼接而成。結構牢固、合理緊湊。電機支座采用鍍鋅板經機械化模具制作成形。 電機均用單支撐外旋轉電機，葉輪固定在電機外殼上，電機支撐端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。 風機用途：該產品可廣泛用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位，以及工業與民用建筑內的通風換氣。 使用條件： 輸送氣體的種類；空氣和其他不自然的、無腐蝕性的、對人體無害的氣體。 氣體內的雜質；氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于1 20mg／m3。 氣體溫度使用范圍：一20℃～80℃。 該系列風機僅適用于在室內安裝，并應按樣本主視圖方位安裝，不得上下顛倒安裝，不準側立安裝，否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。 設計選用說明：該管道風機屬前向多翼型離心通風機，在相同風量、風壓情況下，其噪聲比軸流風機低的多。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要而提出的，故廣泛適用于公共場所的送、排風系統。 在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系統的正常使用。當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。風機的噪聲是在額定風量、風壓未接風管時的距進風口一米處測得的平均數，配有進、排風管，則噪聲將有所衰減。對于噪聲要求較高的場合，應在進、排風管道上配置消聲彎頭或消聲器。風機配用單相(220V)電機的電源線圖放置在風機電源接線盒內。 風機運行時振動小，一般不需采取減振措施。若設計認為有必要，可在風機支承處加減振橡膠或減振彈簧。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 性能參數

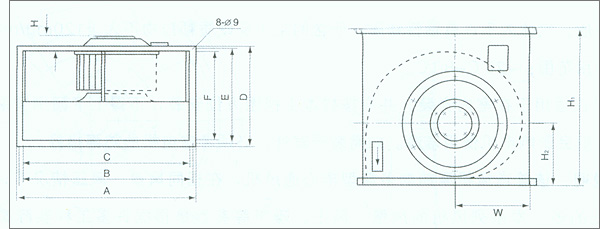

 外型尺寸單位：㎜
|
產品分類
